表4改性纯棉织物与纯涤纶织物转印率比较

　　由表4知，除蓝色染料外，另两只染料的转印率均较高，且蓝色染料转印到棉织物后色光发生改变，最大吸收波长向短波长方向移动，有浅色效应，略显红光。分散染料在涤纶纤维中以单分子和类似于固溶体的形式存在，而在纤维素纤维中则主要是与改性剂芳环以分子间作用力与纤维结合，且在极性纤维素纤维表面和内部发生多分子层吸附堆积。分散翠蓝GL分子发色体中只有一个芳环结构，当它在纤维素纤维上发生多层吸附后，形成多聚体形式，染料分子芳环上的电子云会相互影响，使其共轭体系电子云发生移动，从而使颜色发生改变。同时，因其分子量小，共轭体系少，分子共平面性较差，与纤维表面芳环的结合力较弱，染料固着少，转印率也相对较低。但红、黄染料的转印率均大于75%，转印纸上的染料浪费很少，因此该改性印花工艺具有一定的工业价值。

　　2.5改性转移印花棉织物的强力与色牢度

　　改性转移印花对棉织物强力的影响见表5。

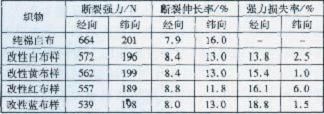

　　表5织物改性对强力的影响

　　由表5可知，改性转移印花棉织物的强力均有所下降，且经向强力损失均大于纬向。这主要是由于在改性和印花过程中均需高温处理，导致棉纤维发生局部氧化损伤，从而导致强力整体下降。在改性和印花的湿处理过程中，纬向不受力，纤维溶胀充分，内部应力消除彻底，加之改性剂在纤维内部发生沉积，弥补了纤维内部的部分缺陷，因此纬向强力下降较少。

　　改性转移印花棉织物的色牢度见表6。

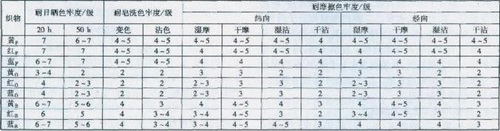

　　表6印花织物各项色牢度

　　注：表中下标P-涤纶转移印花布样；O-纯棉转移印花布样；B-苯甲酰改性转移印花布样。

　　从表6可知，改性转移印花棉织物的各项色牢度均高于未改性棉织物，但低于涤纶转印织物。这可能是因为棉织物上的分散染料是分子间范德华力与纤维结合，结合力弱。虽然棉纤维经芳环接枝改性，但主要集中在织物表面，且数量远小于涤纶大分子链上芳环数量，由于染料经多层吸附后会在棉纤维表面发生堆积，故不能以单分子分散状态均匀分布。改性棉纤维上的分散染料经受各种外力或光照作用时，染料分子容易从棉织物上脱落，使色牢度下降。此外，转印织物未经皂洗.表面浮色较多。造成色牢度下降。转印织物的湿沾色牢度均比干沾色牢度好，其原因可能是分散染料本身不溶于水，水对其排斥作用比从织物上脱落的作用更大。

　　由表6可知，改性转移印花织物的各项色牢度均能达到国家规定的3级标准以上，其中日晒牢度达到5级。因此，在色牢度方面能基本满足人们日常服用和装饰用布的要求。
